VFDC-4I00 Controller

International Product

Description (English)

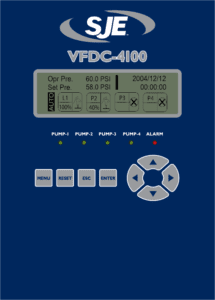

The VFDC-4100 microprocessor-based controller is designed for constant pressure applications using variable frequency drives (VFDs) to control up to four pumps. It features PID control, automatic alternation, data logging, and RS-485 Modbus communication. The backlit graphic display allows the operator to monitor pressure, pump speed, and alarm status at a glance. The menu driven setup makes navigation and setup fast and simple.

Description (Español)

El controlador VFDC-4100 es un microprocesador diseñado para aplicaciones de presión constante utilizando variadores de frecuencia (VFDs) controlando hasta cuatro bombas. Cuenta con control PID, alternación automática, registro de datos y comunicación RS-485 Modbus. La pantalla gráfica con retroiluminación permite al operador supervisar la presión, velocidad de la bomba y el estado de las alarmas de un solo vistazo. La configuración del menú hace que la navegación y la instalación sea rápida y sencilla.

vfdc-4100

Features

  • 1 to 4 VFD operation
  • P.I.D. control
  • Graphic screen display with LED back-lighting
  • System status display
    • Operating pressure
    • Set Pressure
    • Time and date
    • Alarm with time and date
  • Pump status display
    • Pumps in use
    • Lead pump
    • Pump run/stop
    • Pump speed
    • VFD fault
    • Hour meter for each pump
  • Four arrow buttons for easy navigation and setup
  • Automatic alternation (cycle-based or time-based)
  • 13 programmable digital outputs
  • Scheduled pressure setup function
  • Jockey pump operation (smaller lead pump)
  • Pressure transmitter setup
  • RS232 Modbus Serial communication
  • High and low pressure alarms
  • Low suction pressure/low level with programmable restart
  • One-year limited warranty

Specifications

  • System status display
    • Operating pressure
    • Set pressure
    • AUTO/OFF
    • Time and date
  • Alarm status display (time and date stamped)
    • VFD fault
    • High and low pressure
  • Pump status display
    • Pumps in use
    • Lead pump
    • Pump run/stop
    • Pump speed
  • LEAD/LAG operation
  • Pump hour meter and cycle counter
  • Low suction protection (dry run)
  • Pipe pre-charge function
  • Pump RUN status green LEDs
  • Alarm red LED
  • Automatic alternation (cycle-based or timed-based)
  • Automatic restart on power loss
  • Jockey pump operation (runs smaller pump on low flow)
  • Dual set pressure
  • Pump fault skip function
  • One-year limited warranty

ESPECIFICACIONES

  • Visualización del estado del sistema
  • Presión de funcionamiento
  • Presión establecida
  • Automático / Apagado (AUTO / OFF)
  • Hora y fecha
  • Visualización de alarmas (hora y fecha registradas)
  • Falla en VFDs
  • Alta y baja presión
  • Indicador de estado de la bomba
  • Bombas en uso
  • Bomba principal
  • Bomba (s) funcionando / parada
  • Velocidad de la bomba (s)
  • Funcionamiento Principal / Secundario (LEAD / LAG)
  • Medidor de horas de la bomba y contador de ciclos
  • Protección de baja succión (funcionamiento en seco)
  • Función de precarga en la tubería
  • LEDs verde de funcionamiento de la bomba
  • LED rojo de alarma
  • Alternación automática (basada en ciclo o tiempo)
  • Reinicio automático en pérdida de alimentación
  • Operación de bomba Jockey (bomba más pequeña funciona en bajo flujo)
  • Presión de ajuste dual
  • Función de salto en caso de fallo de la bomba
  • Garantía limitada de un año

Downloads

Available Downloads
Visit our downloads section of this website for additional literature.
