Endura™ Pressure Booster Control Panel

International Product Listing

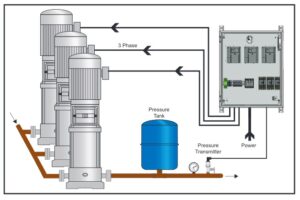

endura component diagram

Description (English)

The Endura™ Duplex or Triplex booster control panels feature the VFDC-3000 controller for commercial pressure booster pump, well pump, or irrigation applications using (2) or (3) Variable Frequency Drives (VFDs). As flow and head conditions change, the controller calls for the required number of pumps to activate and automatically adjusts the speed of each VFD to maintain a constant discharge pressure to match the set point value.

PANEL COMPONENTS

  1. Polycarbonate or painted steel (see table), wall mounted single door enclosure; NEMA 1 indoor rated
  2. Intake filter for VFD cooling
  3. Exhaust fan and thermostat for VFD cooling
  4. Terminal blocks for easy field wiring
  5. Circuit Breaker or fuses for branch circuit protection
  6. Multitap transformer 480/240/208:120 VAC
  7. Variable frequency drives
  8. Hand/Off/Auto selector switches

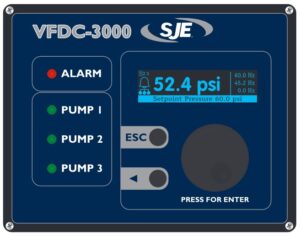

  9. VFDC-3000 Controller
    1. High visibility blue OLED display 6.86 cm (2.7 inches) diagonal 64×256 pixel
    2. Rotary/Push button for easy menu navigation and editing
    3. Escape push buttons exits to main menu without saving changes
    4. Back arrow steps back one menu level and changing value adjustment scale
    5. Pump Run indicator green LEDs (3)
    6. Alarm indicator red LED

Description (Español)

Paneles de Control Dúplex y Triplex con Variadores de Frecuencia (VFD’s) para uso en interiores.

Los paneles de control de aumento/refuerzo de presión Endura™ Duplex o Triplex cuentan con el controlador VFDC-3000 para bombas de refuerzo de presión comerciales, bombas sumergibles o aplicaciones de riego que utilizan (2) o (3) variadores de frecuencia (VFD’s). A medida que cambian las condiciones de flujo y cabeza, el controlador llama a las bombas requeridas para activarse y ajusta automáticamente la velocidad de cada VFD para mantener una presión constante de descarga que coincida con el valor de ajuste del sistema.

COMPONENTES DEL PANEL

  1. Gabinete NEMA 1 para interiores de policarbonato o acero pintado (ver tabla), de una puerta para montarse en la pared
    Filtro de admisión para enfriamiento de los VFD’s
    3. Ventilador de escape y termostato para enfriamiento de los VFD’s
    4. Bloques de terminales para un cableado en campo sencillo
    5. Disyuntor o fusibles para protección de circuitos derivados
    6. Transformador multitap 480/240/208: 120 VAC
    7. Variadores de Frecuencia (VFD’s)
    8. Interruptores selectores HOA (manual / apagado / auto)
    9. Controlador VFDC-3000
    a. Pantalla OLED azul de alta visibilidad de 6,86 cm (2,7 pulgadas) diagonal 64×256 píxeles
    b. Botón giratorio / pulsador para facilitar la navegación y la edición del menú
    c. Botón de escape para salir del menú principal sin guardar cambios
    d. Botón de flecha hacia atrás retrocede un nivel de menú y cambia el valor escala de ajuste
    e. Tres (3) LED indicadores de funcionamiento de bombas
    f. LED rojo indicador de alarma

Features

  • Simple display with pressure and pump status
  • Fast and intuitive menu navigation and setup
  • Elapsed Time and Cycle Counter for each pump
  • Low pressure Alarm (pipe burst or run dry protection)
  • High pressure alarm and protection
  • System Fault Log
  • Standard package includes (1) 0-200 PSI pressure transmitter 1/4” NPT Male, NEMA 4X rated with 6m (20 ft of cable)
  • Two-year limited warranty on control panel
  • One-year limited warranty on the pressure transmitter

CARACTERISTICAS

Pantalla simple que muestra presión y estado de bombas
• Configuración y navegación de menú rápida e intuitiva
• Contador de tiempo transcurrido y ciclo para cada bomba
• Alarma de baja presión (protección contra rotura de tubería o funcionamiento en seco)
• Alarma y protección de alta presión
• Registro de fallas del sistema
• El paquete estándar incluye (1) transmisor de presión de 0-200 PSI Macho NPT de 1/4 ”, clasificación NEMA 4X con 6m de cable (20 pies)
• Garantía limitada de dos años en el panel de control
• Garantía limitada de un año para el transmisor de presión

Specifications

Power:

  • Available HP Range
  • 208V~240V or 380~480V Three Phase, 3.0HP – 20.0HP

Control:

  • P.I.D. control
  • Adjustable electronic overload
  • Auto Start on pressure drop (adjustable)
  • Auto Stop on low Hz (No-Flow – sleep mode)
  • Lead/Lag/Lag-Lag operation
  • Auto alternation on Run Time

Environmental:

  • Operating temperature: 0ºC to 45ºC (32ºF to 113ºF)
  • Storage temperature: -20ºC to 60ºC (-4ºF to 140ºF)
  • Altitude: maximum of 1000m (3280 ft) above sea level

ESPECIFICACIONES

Potencia:

  • Gama disponible en HP
  • 208V ~ 240V o 380 ~ 480V trifásico, 3HP – 20HP

Control:

  • Control P.I.D.
  • Sobrecarga electrónica ajustable
  • Inicio automático con caída de presión (ajustable)
  • Parada automática en Hz bajos (Sin flujo – modo de descanso/dormir)
  • Operación Líder / Secundario / Secundario- Secundario (LEAD / LAG /LAG-LAG)
  • Alternancia automática en tiempo de ejecución/funcionamiento

Ambiental:

  • Temperatura de funcionamiento: 0ºC a 45ºC (32ºF a 113ºF)
  • Temperatura de almacenamiento: -20ºC a 60ºC (-4ºF a 140ºF)
  • Altitud: máximo de 1000m (3280ft) sobre el nivel del mar
