TimeZone™ Digital Timer Control Panel

International Product

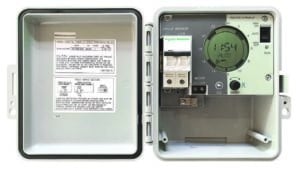

timezone panel

Description (English)

The TimeZone™ digital timer control panel is designed to provide a convenient all-in-one package for any application requiring dependable on/off timing cycles. The large LCD real time clock display and rotary dial make the timer easy to set with up to four on/off interval cycles per day available. This display is visible in direct sunlight and features a super capacitor power backup to last up to 5 days. No battery required. The built-in circuit breaker makes installation easy, provides protection, and a means to disconnect the load. Additional features, such as the filter change alarm, and manual timer override, make operation and maintenance simple. The NEMA 4X weatherproof enclosure features a padlockable latch for added safety. Ideal for pool pumps, irrigation systems, lighting, fans and more. Suitable for residential, commercial and industrial applications.


Description (Español)

El panel de control temporizador digital TimeZone™ es un paquete conveniente que está diseñado para cualquier aplicación que requiera ciclos de operación confiables basados en tiempos de encendido / apagado. La gran pantalla LCD del reloj en tiempo real y el dial giratorio facilitan la configuración del temporizador con hasta cuatro (4) ciclos de intervalos de encendido / apagado disponibles por día. Esta pantalla es visible a la luz solar directa y cuenta con un supercondensador de respaldo de energía que dura hasta 5 días. No requiere batería. El disyuntor incorporado facilita la instalación, proporciona protección y un medio para desconectar la carga. Las características adicionales, como la alarma de cambio de filtro o servicio y la anulación manual del temporizador, facilitan la operación y el mantenimiento. El gabinete resistente a la intemperie NEMA 4X cuenta con un pestillo para candado que brinda mayor seguridad. Ideal para controlar bombas de piscina, sistemas de riego, iluminación, ventiladores y más. Adecuado para aplicaciones residenciales, comerciales e industriales.

Features

Panel Components

  • Enclosure measures 20.32 x 15.24 x 10.16 cm (8 x 6 x 4 inches) NEMA 4X (ultraviolet stabilized thermoplastic) for indoor or outdoor use
  • Padlockable latch
  • Integral mounting feet (not shown)
  • Circuit breaker provides pump disconnect and branch circuit protection
  • Large LCD timeclock display
  • ON/OFF/AUTO selector switch
  • Ground lug

Componentes Del Panel

  • Gabinete termoplástico NEMA 4X (estabilizado ultravioleta) de 20,32 x 15,24 x 10,16 cm para uso en interiores o exteriores
  • Pestillo para candado
  • Pestañas de montaje integradas (no se muestran)
  • El disyuntor proporciona desconexión de la bomba y protección del circuito derivado
  • Pantalla LCD con reloj temporizador
  • Interruptor selector ON / OFF / AUTO
  • Terminal de tierra

Specifications

Operation:
  • Four Timers (4 x ON/OFF cycles/day) available
Input Voltage:
  • 100 to 250 VAC. 50/60Hz
Pump Ratings:
  • 110/230 VAC, 50/60Hz
    • 0-12FLA for 20A CB model
    • 9-20FLA for 25A CB model
Power Relay:
  • 2-pole, 25A rated

Operating temperature:

  • -10°C to 50°C

Clock:

  • Real Time clock with Super Capacitor power backup (5 days)

Accuracy:

  • Turn ON/OFF time set accuracy (1 sec)

Enclosure:

  • Thermoplastic, IP65

Especificaciones

Operación:
  • Cuatro (4) temporizadores de ciclos (4 X ENCENDIDO / APAGADO) disponibles por día
Voltaje de Entrada:
  • 100 a 250 VAC. 50/60 Hz
Calificaciones de la Bomba:
  • 110/230 VAC, 50/60Hz
    • 0-12FLA para 20A modelo CB
    • 9-20FLA para 25A modelo CB
Relé de Poder:
  • de 2 polos, clasificación 25A nominal
Temperatura de Funcionamiento:
  • -10°C a 50°C
Reloj en Tiempo Real:
  • con super capacitador de respaldo (5 días)
Precisión:
  • Ajuste de tiempo ENCENDIDO / APAGADO precisión de (1 segundo)
Gabinete:
  • Termoplástico, IP65
